产品简介





南京南集科技实业有限公司是由南京集成电路研究所改制于2005年成立，公司已通过ISO9001国际质量体系认证，产品先后通过CCC认证及CQC认证。公司人才荟萃，具有很强的技术开发能力，其中技术人员占85％以上，中级职称以上人员占63％。公司具有专业的生产基地、先进的生产设备和生产工艺，在几代科技工作者的共同努力下，先后研制出多项国内领先的科技产品，分别获得国家、省、市级科技成果奖，填补了多项国内空白，创造了良好的社会效益和经济效益。公司一直坚持诚信为立业之本，以面向用户为经营原则，精心设计、精心制作，使产品的性能、质量、稳定性、可靠性均处于领先地位。2011年来所属公司联合南京大学、东南大学等著名高校的雄厚科技创新力量，开始致力于开发在国内外技术、性能上领先的特种警用技术和装备，公司多年来努力参与警用训练实战装备产品的制造。目前所属公司的警用系列产品广泛应用于特警支队、公安院校、森林警察、边防部队等各个系统，客户遍布四川、浙江、北京、福建、江苏等多省市，仅江苏省13个地市就有11个地市公安部门采用了我公司的警用装备产品。2015年和2017年公司的实弹靶机系统作为江苏省公安厅“全面贯彻‘四项建设’打造正规化公安队伍”全省巡特警考核比武指定产品，圆满完成了各项活动，为江苏省科技强警贡献了一份力量。









靶场



我公司产品涵盖：射击训练靶系统（包括电脑集中遥控控制方式和手动遥控控制方式）；智能枪械管理系统；便携式枪支快速分发/回收登记管理系统；冲战房射击靶系统；智能排爆机器人；室内靶场设计；彩弹房小组对抗项目等。



靶场及其配套系统包含下列产品：
1、控制系统
2、声光电系统
3、防护系统



靶场控制系统采用集成柜式设备，安装在中心控制室内，配有专用操作台，用于管理靶场内专用设备，如智能靶机系统，通风照明设备，多媒体设备等。









声光电系统采用模拟调节方式，可设置成白天、夜晚、室内等不同场所，同时播放不同场所的音效，达到仿真训练环境的目的。











防护系统包含吸弹墙、安全横梁、防跳弹橡胶地砖等。
其中吸弹墙是最重要的防护装置，按材料分主要有以下几种：
1、防弹钢板型的，结构采用楔形结构，有效防止跳弹，外面悬挂防护橡胶幕帘







2、橡胶轮胎式，采用多层小型汽车轮胎堆积，中间填充碎橡胶颗粒。







3、复合式，采用多种复合材料模块式安装。







随着国际恐怖主义的盛行，国内警员佩枪执法也是一种趋势,枪械训练自然成为警察训练科目中的重要内容。武器的危险性决定了实弹射击训练必须在特定环境靶场内进行。特别是特警、特种部队在进行室内近战训练的时候，打到墙上四处反弹的弹头威胁性是相当大的。所以在此背景下，我公司经过多年的研发和实弹测试，采用多种复合材料开发出一种新型GSCM收弹墙（Gradually slow composite material bulletproof wall）, 渐缓式复合收弹墙也可以简称4s收弹墙，因为该收弹墙可以分4步（4 step）缓冲近距离子弹的冲击，容许弹头有足够深度的贯穿并且快速减速，避免造成跳弹。

第一步，高密度塑料会大大渐缓子弹的速度，并保证弹头有足够深度的贯穿。
第二部，高强度球形防弹材料会让弹头在多次碰撞和变向中迅速消耗掉动能，停滞下来。
第三部，内部柔性材料缓冲防弹球收到弹头冲击移动中的动能。
第四部，外部包裹的韧性化纤布料可以在保证墙体在有益的轻微变形下不发生破损和内部材料的泄漏。

GSCM收弹墙的安装采用模块化的安装模式，每个基本模块的尺寸为面积500mm*500mm方形，厚度根据防弹等级的需要（详见附1）。施工时可以根据实际需要堆叠所需的高度宽度，模块受弹面每平方厘米可受弹10发，模块的两面都是受弹面，可根据受弹状况调换使用。日常维护需定期检查加注消耗掉的防弹材料，并将不常受弹模块和经常受弹模块进行调换使用。



500*500mm模块	防弹材料层厚度	总厚度	模块重量
92式手枪 （1-5米）	6cm	12cm	20kg
95式步枪 （1-15米）	9cm	15cm	27kg
88狙击步枪 （1-15米）	10cm	16cm	30kg

几种收弹墙的对比


	优点	缺点
楔形收弹盒	材质为防弹钢板，配有碎弹收集传送带和烟尘吸收过滤装置，使用维护周期长	和弹头属于刚性接触，需要较长的厚度缓冲，配套装置也需要额外空间，在狭小战术冲战房特别是4面受弹很难实现安装，近距离5米左右还是有跳弹的可能。
轮胎收弹墙	材质为轮胎圈中填充硬质碎橡胶颗粒，造价便宜，安装简便。	防弹等级弱，需要较厚的缓冲距离，限制了狭小空间的使用。铅弹镶嵌在橡胶里，分离较为困难，处理会带来较为严重的环境危害。
GSCM收弹墙	材质为多层复合材料，在很短的距离就可以有效吸收弹头，非常适合狭小空间抵进实弹射击，高强度球形防弹材料在吸收弹头动能下的无规则运动可将弹头及碎片均匀分布到其它位置，集中区域多次射击也无跳弹风险。模块采用一体化密封设计的结构，外层化纤材料涂层可快速恢复弹孔，防止有害铅粉尘的泄漏。	需定期检查内部防弹材料缺损，适当的补充材料。价格相对较高。

模块安装结构示意图：







受弹墙裸装配实物图







铺装受弹墙外橡胶幕帘









完成后受弹墙实景图









靶机





2011年来我公司联合南京市公安局特警支队开始致力于开发在国内外技术、性能上领先的特种警用技术和装备，公司多年来努力参与警用训练实战装备产品的制造。目前公司的警用系列产品广泛应用于特警支队、公安院校、森林警察、边防部队等各个系统，客户遍布四川、浙江、北京、福建、江苏等多省市，仅江苏省13个地市就有11个地市公安部门采用了我公司的警用装备产品。2015年和2017年公司的实弹靶机系统作为江苏省公安厅“全面贯彻‘四项建设’打造正规化公安队伍”全省巡特警考核比武指定产品，圆满完成了各项活动，为江苏省科技强警贡献了一份力量。

实弹射击训练靶系统是立足于现有射击训练装备的不足并结合实战的需求合作研发的项目之一。该训练系统充分体现以人为本、贴近实战要求，具有靶标动作种类多、目标动作参数可调节、无线遥控控制、系统管理单元可快速设定每个靶标的工作模式，可实现训练模式的多样性等特点。从而提高了警员对各种危险目标的快速识别、正确应对、精确射击的实战应变处置能力。可用于野外靶场、室内靶场和冲战房等射击训练场地，是持枪人员必备的射击训练装备。此训练系统已获得了国家实用新型专利。

该系统包含下列产品系类：

1、 多功能智能靶机系列

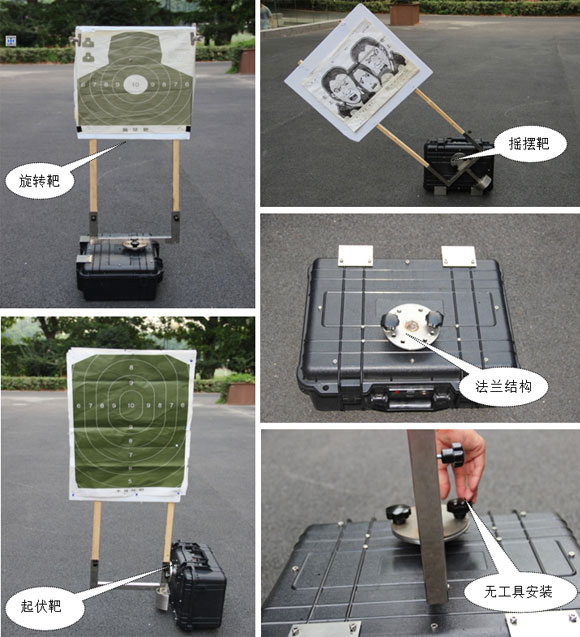

产品名称	多功能智能靶-标准型
产品型号	ABMF-1
产品尺寸	480*390*210
产品重量	20KG







产品性能

适合固定场地培训持枪警员进行长短枪的快速动态射击训练考核，或狙击手的远距离动态精准射击。适合冲战房或战术场地进行精英小组解救人质，突击处置的战术动态环境训练。提高公安干警枪械使用技能和实战能力。 1、实现各种环境下的实弹射击训练，产品移动性好，自带电源，可以适合各种环境的使用，如室内、野外射击训练场；冲战房；临时选择的野地山坡等都可以。负载强，可驱动大型靶板或重型射击目标。 2、功能强大，扩展能力强。一个箱体，可以根据需要很方便地做成，旋转靶、起伏靶、翼式靶、冒头靶等，方式多样，随意调节。并且靶机安装有扩展口，外接扩展模块，如红外线触发、超声波距离触发、红外热触发、压力触发等，可以做成冲战房突击模式下的自动触发控制。控制手段灵活，可以单独控制一个靶箱，也可以控制一组靶箱，使之联动。各个靶箱的动作时间先后可以自由设置。系统新增靶箱可以随时加入，无需进行任何人工设置。 3、调节参数简单，可存储多达45种训练考试课目，可随时调取，无需重新编程。显靶、隐靶时间可以随意调节。靶机旋转90度的速度从0.2s-10s可分段调节。 4、机械结构设计巧妙合理，适合安装各种靶架，手拧螺栓法兰盘安装无需借助任何工具。机械结构坚固，可安装射击用玻璃块和瓷盘等较重的负载。

产品参数

抗冲击力：IK08； 铅酸电池规格： 24VDC 12AH；电池连续工作时间>6小时，充电时间﹤8小时 动作方式：旋转靶、起伏靶、摇摆靶，翼式靶 ； 控制方式：无线遥控有效距离>200米； 显靶时间：0-120S可调； 隐靶时间：0-120S可调； 延时动作时间：0-120s可调； 联合动作靶机数 ≥ 50台； 最大功耗：≤90 W； 工作温度 -15℃-55℃ 安装方式：法兰盘梅花手拧螺栓 靶机动作速度：0.2s /90度；

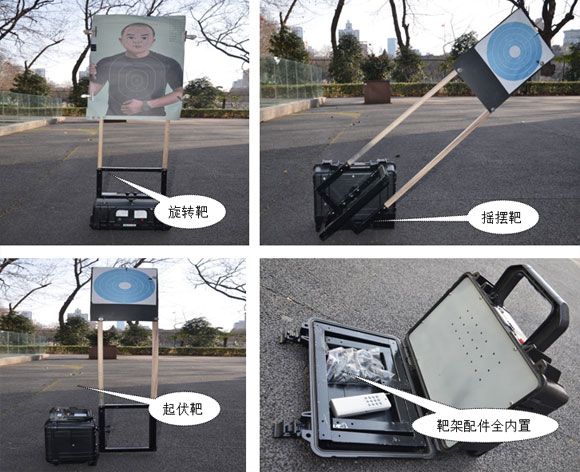

产品名称	多功能智能靶-轻便型
产品型号	ABMF-2
产品尺寸	400*300*190MM
产品重量	12KG









产品性能	该靶机是ABMF-1的小型化版本，该机型在支持ABMF-1型所有功能的基础上扩展强化了部分性能，增加了双侧随机出靶训练方式。该靶机动作角度速度任意调节，多个训练科目可连接运转，无需人工切换干预。靶架配件全收纳，携带安装方便。 1、体积更小，只有ABMF-1型的三分之二，安装靶架后的全重只有ABMF-1型的一半。便于放置场地受限的场所 。 2、功能和动作的稳定性更强大，使用机器人专用力臂平台，转动速度、角度在极限数值内可自由调节。可按照训练科目场景自定义，更贴近实战训练的要求。 3、维护成本更低，价格更优惠。蓄电池采用兼容标准电动车动力电池参数，更换方便，成本低。平台采用一体化机器人旋转力臂平台，无需维护保养，故障率低。
产品参数	抗冲击力：IK08； 内置铅酸电池规格： 24VDC 12AH； 电池连续工作时间>8小时，充电时间6-8小时 动作方式：旋转靶、起伏靶、摇摆靶，翼式靶 ； 控制方式：无线遥控有效距离>200米； 显靶时间：0-120S可调； 隐靶时间：0-120S可调； 延时动作时间：0-120s可调； 联合动作靶机数 ≥ 50台； 最大功耗：≤60 W； 工作温度 -15℃-55℃ 安装方式：法兰盘梅花手拧螺栓 靶架结构：单杆或双杆 靶机动作速度：≥0.2s /90度；



产品名称	多功能智能靶
产品型号	ABMF-3
产品尺寸	340*240*180MM
产品重量	10KG





主要参数和性能与ABMF-2相同









产品性能	该靶机是ABMF-2的小型化版本，该机型在支持ABMF-1，-2型所有功能性能，动作角度速度任意调节，多个训练科目可连接运转，无需人工切换干预。靶架配件全收纳，携带安装更方便。 1、体积更小，只有ABMF-2型的四分之三，安装靶架后的全重只有ABMF-1型的一半。便于放置场地受限的场所 。 2、两侧安装有折叠式支撑架，使用时可展开，增加靶机接触面，增加稳定性，不用时可折叠收回，不占用放置空间
产品参数	内置铅酸电池规格： 24VDC 7.5AH； 电池连续工作时间>6小时，充电时间4-6小时

2、移动平台系列

产品名称	平移靶射击训练装置
产品型号	MBMF-X系列
产品尺寸	700*600*350MM  650*600*250mm 500*350*150mm 400*350*150mm(或定制）
产品重量	10-30KG









产品性能	适合固定场地培训持枪警员进行长短枪的快速移动目标射击训练考核，或狙击手的远距离快速移动目标的精准射击训练。安装汽车或大型标靶，野外靶场模拟精英小组突击处置汽车暴徒、解救人质等战术动态环境。 1、可适应各种复杂环境的应用，野外使用可架设硬质导轨或橡胶轮胎，室内平坦靶场可选择使用柔性轨道，导轨拼装方式安装简洁，各种形状轨道可任意拼接无限扩展长度。 2、功能强，可进行复杂的科目编程，往返循环次数，车速0-20km/h可任意调节。任意位置遥控停车，或定点触发停车。4轮独立转向系统使移动平台可行走s弯、直角等复杂的运动轨迹。平台载荷力强，最大负载可高达100kg，拖拽多达8个以上的平台。 3、高效的模块化设计，平台采用型材结构，可自由安装多种扩展模块，如安装我公司 ABMF-X系列靶机或MKMF-X系列靶机模块，可实现运动中的起伏、摇摆、显隐等功能，提升实战效果和训练水平。
产品参数	内置蓄电规格 24VDC 12AH、 24VDC 7.5AH 、12VDC 12AH 载荷平台尺寸 700*600MM 650*600mm 500*350mm 400*350mm （或定制） 动作方式：轨道式或柔性轨道式 控制方式：无线遥控 遥控距离：》200m 移动速度：5-20KM/H可调 暂停时间：0-120s可调 延时动作时间：0-120s可调 联合动作靶机数 ≥ 10台 最大功耗：≤300 W. 最大载荷 ≥100KG









产品名称	导轨
产品型号	RWMF-X系列
产品尺寸	1500*500*35mm  1000*400*32mm  7500*400*30mm(橡胶）   （或定制）
产品重量	10-30KG
产品性能	1、种类多可适应各种复杂环境的应用，野外使用可架设硬质导轨或橡胶轮胎，室内平坦靶场除硬质导轨外还可选择使用本公司专利定制的柔性导轨，该导轨采用特种橡胶材质，强度高，是可自由放置成任何形状的轨道。 2、安装简便，导轨采用模块化结构、夹紧合扣式夹具，安装采用插拔式，可根据需要自由组合形状和长度。
产品参数	材质：不锈钢、PVC、橡胶等 最大载荷 ≥200KG











3、靶机模块系列

产品名称	模块靶机
产品型号	MKMF-N
产品尺寸	1KG
产品重量	1KG
产品性能	该模块是我公司在机器人动力臂平台的基础上自行开发的微型靶机，该靶机为国内外目前最小的靶机系统，该装置即可独立工作，也可方便的架设在各种移动装置、旋转平台上，完成各种复杂的组合动作。 1、体积重量绝对小型化，尺寸只有手掌大小，重量不到1公斤。可安装在墙面，地上，和各种尺寸受限制置场地，。 2、功能和动作的稳定性更强大，使用机器人专用力臂平台，安装不同的靶架可实现旋转、起伏、摇摆等各种动作，显隐时间、动作次数、动作角度、速度等可任意调节。 3、维护成本更低，价格更优惠。平台采用一体化机器人旋转力臂平台，无需维护保养，故障率低，可选配无线遥控装置和电池。
产品参数	装在移动平台，可实现移动中的旋转、摇摆、起伏等动作 装在ABMF-1靶机上，可实现多台靶机的旋转起伏动作。













其它设备











一、训练计时系统


产品名称	智能靶射击训练装置-标准型
产品型号	ABMF-1
产品尺寸	480*390*210
产品重量	20KG
产品性能	201220401484.7
	计时系统 1）6位计时器，精度0.001秒 2）通讯触发方式：无线控制触发，有线触发 3）配套1-9个拍表器可同时无线控制一台计时器 4）拍表器支架尺寸：450*450*1200mm 5）计时方式：正计时；倒计时；任意计时，复位，清零
产品参数	计时器尺寸：800*400*150mm 计时器电源：直流24v 5a 拍表器开关蘑菇头尺寸：直径100mm 拍表器支架尺寸：450*450*1200mm 拍表电源：直流8.4v 5A锂电池

二、实弹钢板靶
可按客户需求定制：

连续射击钢板靶 尺寸： 长度：165厘米 宽度： 50厘米 高度：163厘米
人形钢板靶 尺寸： 长度：1.34米 高度：1.32米 宽度：0.4米
速射钢板靶 尺寸： 长度：165厘米 宽度： 50厘米 高度：163厘米
树形钢板靶 尺寸： 高度：1.6米 底座：85*55厘米
风车式钢板靶 高度：1.5米 底座85*55厘米
